| Como configurar interfaces de rede |

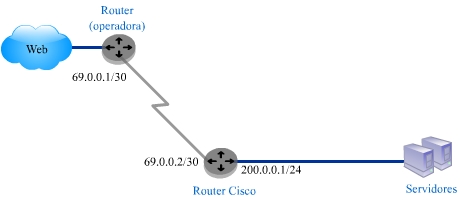

| Olá! Esse artigo te ensinará como definir endereços IP nas interfaces de rede no Cisco. Usaremos um caso como exemplo em que a rede interna é 200.0.0.0 máscara 255.255.255.0 (24 bits) e o roteador será o ip 200.0.0.1 e servirá de gateway para os servidores. O link wan fornecido pela operadora: 69.0.0.1 é o ip do roteador da operadora e 69.0.0.2 será o ip da wan do roteador Cisco, a máscara de rede da wan é 255.255.255.252 (30 bits).
1 - Login/console Acesse o roteador, você pode entrar via telnet (se já souber o ip atual) ou via console. Nesse ultimo caso, abra o software hyperterminal do Windows, o minicom no Linux. Conecte-se na porta serial com as configurações: Bits por segundo: 9600 Bits de dados: 8 Paridade: nenhum Bits de parada: 1 Senha padrão: cisco 2 - Entrando no modo enable Entre no modo privilegiado (enable). User Access Verification Password: routername> enable Password: routername#3 - Descobrir interfaces disponíveis Normalmente a maioria dos roteadores Cisco são modulares, ou seja, você pode ter diferentes interfaces de acordo com o hardware que plugar nele. Na maioria dos casos, os roteadores tem uma porta serial e outra ethernet (ou fast ethernet). Precisamos descobrir isso antes de continuar. routername# show interfaces Ethernet0 is up, line protocol is up Hardware is Lance, address is 00d0.182a.c919 (bia 00d0.182a.c919) . . . . . Serial0 is up, line protocol is up Hardware is HD64570 . . . . . routername#Vemos acima que duas interfaces foram encontradas: serial0 e ethernet0 4 - Configurando interfaces - Ethernet Vamos entrar no modo de configuração e em seguida na interface ethernet0: routername# configure terminal routername(config)# interface eth0 routername(config-if)#Vamos adicionar o endereço ip desejado na interface ethernet e em seguida ativá-la: routername(config-if)# ip address 200.0.0.1 255.255.255.0 routername(config-if)# no shutdown routername(config-if)# exit routername(config)#Pronto, a ethernet 0 já está configurada, vamos configurar a serial 0 no mesmo modelo anterior: routername(config)# interface serial0 routername(config-if)# ip address 69.0.0.2 255.255.255.0 routername(config-if)# no shutdown routername(config-if)# exit routername(config)# 5 - Rota padrão Ainda no modo de configuração, adicione a rota default: routername(config)# ip route 0.0.0.0 0.0.0.0 69.0.0.1 routername(config)#Agora precisamos salvar as alterações: routername(config)# exit routername# copy running-config startup-config Pronto, nosso roteador está com as interfaces de rede e rota padrão configuradas corretamente e pronto para trabalhar! |
