Como configurar rotas estáticas

Olá! Este tutorial te ensinará como configurar rotas de rede no Cisco.

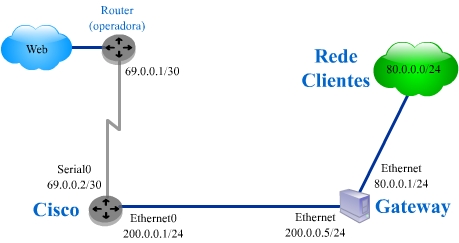

Usaremos um caso como exemplo. Veja a rede abaixo:



Inicialmente não há nenhuma rota adicionada além do padrão. As interfaces de rede estão configuradas conforme a figura.

Rotas padrão:
- Para os clientes (80.0.0.x), o gateway padrão é o ip do Gateway (80.0.0.1).
- Para o Gateway (200.0.0.5), o gateway padrão é o ip do Cisco (200.0.0.1).
- Para o Cisco (69.0.0.2), o gateway padrão é o ip do Router da operadora (69.0.0.1).

Fatos:
- O Cisco se comunica com o Router da operadora pois estão na mesma rede (69.0.0.0/30).
- O Cisco se comunica com o Gateway pois estão na mesma rede (200.0.0.0/24).
- O Gateway se comunica com os clientes pois estão na mesma rede (80.0.0.0/24).

Porem:
- O Cisco não se comunica com os clientes pois não sabe que para chegar até eles, ele tem que enviar os pacotes para o Gateway. Como não há rotas para a rede dos clientes, o Cisco usará a rota padrão e os pacotes serão erroneamente enviados para o Router da operadora..

O que acontece:
- Um cliente (80.0.0.27) enviará um pacote para um site na internet (200.160.2.3 ). O caminho de ida será:
80.0.0.27 -> Gateway -> Cisco -> Router Operadora -> ................................... -> 200.160.2.3

O site na internet devolverá o pacote para 80.0.0.27. O caminho de volta será:

200.160.2.3  -> .................................... -> Router Operadora -> Cisco -> Router Operadora

O erro ocorreu nas palavras em vermelho: Como o Cisco não sabe a rota para o cliente, ele entrega para o gateway padrão (Router Operadora) e o pacote é perdido nesse momento. O cliente não receberá a resposta e as demais tentativas de se conectar na internet serão finalizadas por time out.

Solução:

Incluir uma rota estática no Cisco, dizendo que quando o destino for a rede de clientes, ele deve entregar o pacote ao Gateway

1 - Entrando no modo enable

Acesse o roteador Cisco. Entre no modo privilegiado (enable).
User Access Verification

Password:
routername> enable
Password:
routername#
2 - Adicionando a rota

Entre no modo de configuração:

routername# configure terminal
routername(config)#

Adicione a rota:
routername(config)# ip route 80.0.0.0 255.255.255.0 200.0.0.5
routername(config)# exit
routername#
Salve as alterações no arquivo de configuração de inicialização:
routername#  copy running-config startup-config
Pronto! Agora os clientes na rede 80.0.0.0/24 podem navegar normalmente na internet.



Dicas

Para exibir as rotas estáticas configuradas, digite o comando show running-config e procure pelas linhas precedidas de "ip route":
routername#  show running-config
.
.
.
.
!
ip classless
ip route 0.0.0.0 0.0.0.0 69.0.0.1
ip route 80.0.0.0 255.255.255.0 200.0.0.5
!
.
.
.

Para remover uma rota, preceda o comando com a palavra "no" no comando "ip route":
routername#  configure terminal
routername(config)#  no ip route 80.0.0.0 255.255.255.0 200.0.0.5
routername(config)#  exit
routername#  copy running-config startup-config
